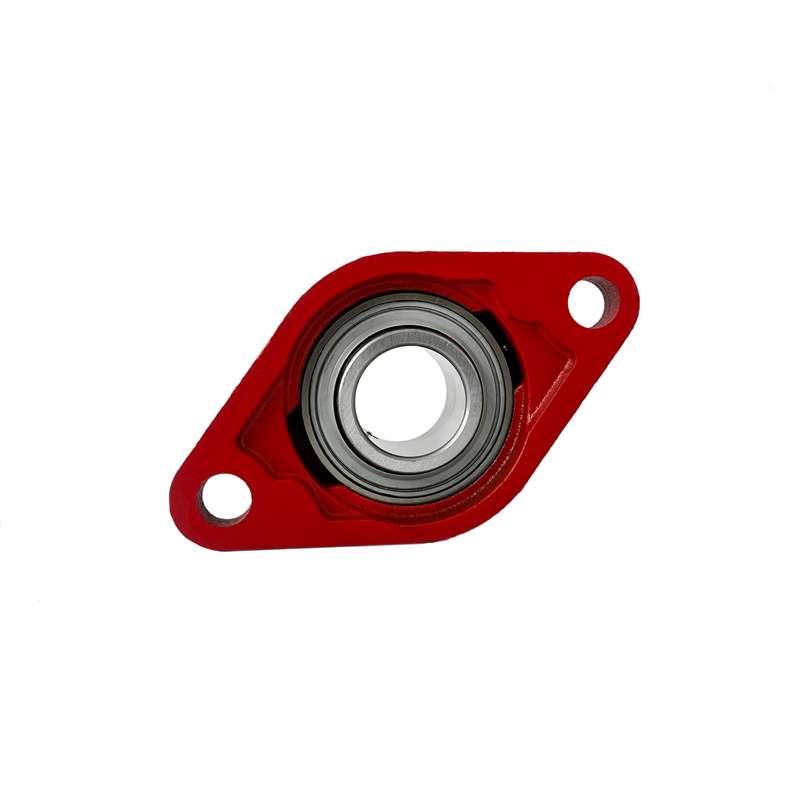

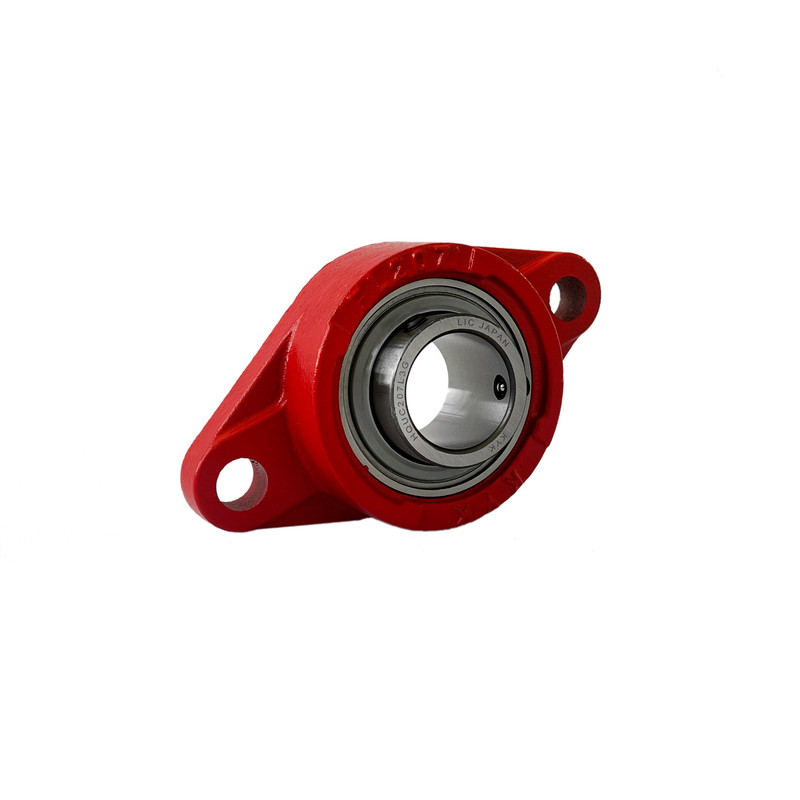

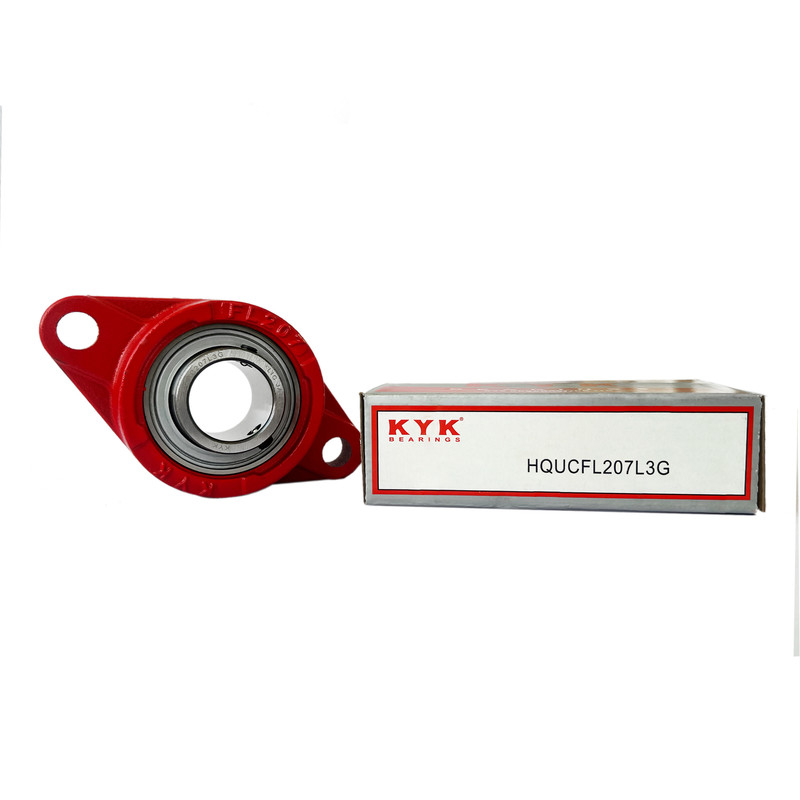

یاتاقان کی وای کی مدل UCFL207

1200 گرم

یاتاقان

UCFL207

ماشین آلات کاترپیلار

حال که متوجه شدیم فلنج چیست به بحث اصلی یعنی آنچه باید در مورد یاتاقان UCFL بدانیم باز میگردیم. این یاتاقان ها نیز یکی از پرکاربردترین یاتاقان ها در عرصه صنایع شناخته شده است. ضمنا یاتاقان UCFL هم ردیف یاتاقان های UCF و UCFC می باشد، طراحی آن به گونه ای صورت پذیرفته که با استفاده از دو پیچ و مهره می توان آن را بر روی ماشین آلات مورد نظر نصب نمود و بیشتر در مواقعی که فضای نصب یاتاقان محدود بوده و یا فضا و مکانی که میبیاست فاصله بین شفت ها کم باشد کاربرد دارند. بطور کلی در این هوزینگ ها، فاصله بین سوراخ های فلنج با فاصله بین سوراخ های قطری در هوزینگ یاتاقان های مربعی برابر می باشد .این هوزینگ بیرینگ (یاتاقان) ها نیز به طور معمول از جنس آهن یا چدن ریخته شده ساخته می شوند و در اصل به عنوان یک پایه نگهدارنده برای شفت در حال دوران می باشد. برای اینکه یاتاقان ها و هوزینگ ها دقت ابعادی مورد نیاز را داشته باشند پس از ریخته گری و عملیات حرارتی سطح داخلی آنها سنگ زده می شود. همه یاتاقان ها بر روی سطوح خنثی نصب میگردند به این معنا که یاتاقان اصولا از یک طرف به شفت های دوار دینامیک متصل میگردد و از طرف دیگر بر روی بدنه یا سطح ماشین آلاتی قرار میگیرد که نقش تکیه گاه داشته و در سیستم مکانیکی آنها دخیل نمی باشند. اتصال یاتاقان ها بر روی سطوح معمولا توسط پیچ و مهره صورت می گیرد که اغلب برای داشتن مقاومت مناسب از جنس فولادی با تنسایل بالا تولید شده اند. چرا که با شکست یا خستگی تنها یک بخش، آستانه شکست کامل یک یاتاقان فراهم میگردد. هر چند از آنجاییکه بدنه اغلب یاتاقان ها از جنس چدن تولید می گردد اغلب در برابر نیروی وارده در بخش هوزینگ، شکستگی و آسیب دیدگی بوجود می آید. برای همین بهتر است چنانچه بار و نیروی وارده در دستگاه زیاد باشد از هوزینگ فولادی در تولید یاتاقان ها استفاده گردد.توجه : تنسایل به معنای اعمال نیروی کششی محوری به اتصال پیچ و مهره یا یک قطعه میباشد یا بهتر بگوییم به مفهوم اعمال بار در راستای محور پیچ است و حداکثر تنسایل کششی به مفهوم میزان تنش حداکثری در طول پیچ می باشد. هر چند میزان بار وارده نسبت به متریال بکار رفته در انواع پیچ ها متفاوت است.
